1. Antecedentes de la industria: una mejora estructural en el cumplimiento normativo
El mercado mundial de retardantes de llama está experimentando una profunda transformación estructural. Se proyecta que el mercado de retardantes de llama libres de halógenos crezca de 6.310 millones de USD en 2025 a 6.940 millones de USD en 2026, a una tasa de crecimiento anual compuesta del 10,11%. Este crecimiento está impulsado no solo por regulaciones de seguridad contra incendios más estrictas, sino también por la expansión del sector de fabricación de equipos eléctricos y electrónicos y las mejoras continuas en los estándares de seguridad del transporte.
En el frente regulatorio, las restricciones globales sobre productos químicos bromados se están endureciendo. Las revisiones del reglamento REACH de la UE han incluido múltiples retardantes de llama que contienen halógenos en la lista de sustancias restringidas, mientras que los objetivos de "doble carbono" de China requieren una mejora continua en la tasa de libre de halógenos en las cadenas de suministro. La Directiva RoHS y la Directiva WEEE limitan estrictamente los retardantes de llama que contienen halógenos, como los bifenilos polibromados (PBB) y los éteres de difenilo polibromados (PBDE), comprimiendo constantemente el espacio de mercado para los sistemas tradicionales de retardantes de llama de bromo y antimonio.
La retardancia de llama libre de halógenos ha evolucionado de una "opción de cumplimiento" a un factor de "competitividad central". Para los fabricantes de productos de caucho y materiales poliméricos, la selección de una solución retardante de llama libre de halógenos eficiente y confiable ya no es una medida temporal para cumplir con las regulaciones, es una decisión estratégica que determina si los productos pueden ingresar a mercados premium. Es precisamente por eso que los principales Ignífugo Fabricantes, Proveedoresy Fábrica operaciones, especialmente Fabricantes de retardantes de llama China y Proveedores de retardantes de llama China están haciendo la transición activamente a sistemas avanzados libres de halógenos.
2. Limitaciones de rendimiento y cuellos de botella técnicos de las soluciones tradicionales
2.1 Riesgos de cumplimiento de los sistemas basados en halógenos
Los retardantes de llama bromados tradicionales son altamente eficientes, pero contienen sustancias como PBB y PBDE que están estrictamente controladas por la Directiva RoHS. Con el endurecimiento continuo de las regulaciones ambientales, los riesgos de cumplimiento de estas soluciones se están escalando y los productos exportados enfrentan crecientes barreras comerciales.
2.2 Deficiencias de rendimiento de las soluciones convencionales libres de halógenos
Los retardantes de llama convencionales de hidróxido metálico, representados por el hidróxido de aluminio (ATH) y el hidróxido de magnesio (MDH), no son tóxicos y son respetuosos con el medio ambiente, pero su eficiencia retardante de llama es relativamente baja. Por lo general, requieren cargas muy altas (a menudo 120-200 phr o más) para lograr una retardancia de llama básica. Las consecuencias directas de cargas tan altas incluyen:
- Deterioro significativo de las propiedades mecánicas: los indicadores clave como la resistencia a la tracción y el alargamiento a la rotura caen drásticamente;
- Peor procesabilidad: mezcla difícil, alto consumo de energía, superficies de extrusión rugosas y mala estabilidad dimensional;
- Aumento notable de la densidad del compuesto, lo que es perjudicial para el diseño ligero;
- Cuellos de botella en la retardancia de llama: luchan por formar capas de carbonización efectivas durante la combustión, pueden causar goteo de fusión y no pueden cumplir los requisitos anti-goteo de UL94 V-0.
2.3 Contradicción estructural entre la retardancia a la llama y el rendimiento del material
El dilema de larga data para la industria es que mejorar la retardancia a la llama a menudo se realiza a expensas del rendimiento mecánico y de procesamiento. Las altas cargas de retardantes de llama tradicionales pueden impartir cierta resistencia al fuego, pero el rendimiento en servicio y la relación coste-eficacia de los productos finales se ven gravemente comprometidos. Encontrar el equilibrio óptimo entre la eficiencia del retardante de llama, las propiedades mecánicas, la procesabilidad y el cumplimiento ambiental es el desafío técnico que los ingenieros de materiales deben abordar.
3. Solución técnica – Mecanismo de retardancia a la llama y matriz de productos de la serie GreenThinking® FR
3.1 Posicionamiento Técnico del Producto
La serie GreenThinking® FR es una familia de retardantes de llama compuestos altamente efectivos, libres de halógenos, desarrollados por Powerflex Nuevos Materiales, una filial de Sanezen Group. A través de múltiples pasos de procesamiento incluyendo utratamiento ultrafino, activación, funcionalización y compounding, la serie logra avances en rendimiento mediante las vías técnicas duales de “compounding de material” y “ingeniería de interfaces”. Los productos de la serie FR son polvos blancos, libres de bifenilos polibromados, éteres difenilo polibromados, cloro, flúor, trióxido de antimonio y otras sustancias halogenadas, y cumplen completamente con las directivas ambientales de la UE RoHS, REACH y WEEE. Como tal, son cada vez más preferidos por Fabricantes de retardantes de llama y Proveedores que buscan soluciones verdaderamente sostenibles.
3.2 Mecanismo dual de retardancia a la llama – Sinergia entre la acción en fase condensada y en fase gaseosa
El efecto retardante a la llama de la serie FR opera en múltiples niveles durante el calentamiento:
Retardancia a la llama en fase condensada – Mecanismo de barrera de carbón
Cuando el material se calienta, la serie FR se descompone en la superficie del producto para formar una barrera viscosa que forma carbón, creando una capa de carbono rígida y una capa aislante porosa. Esta barrera aisla eficazmente el oxígeno, el calor y la difusión de pequeñas moléculas durante la combustión, interrumpiendo físicamente el ciclo de combustión sostenida – tanto evitando que el oxígeno externo contacte con el material combustible interno como suprimiendo la difusión hacia afuera de los gases combustibles.
Retardancia a la llama en fase gaseosa – Supresión de radicales y enfriamiento endotérmico
Al mismo tiempo, los radicales producidos por la descomposición de la FR reaccionan con radicales H· y OH· que promueven la combustión, terminando la reacción en cadena de la quema. El agua y el dióxido de carbono liberados durante la descomposición diluyen aún más la concentración de gases combustibles, mientras que todo el proceso de descomposición absorbe una cantidad significativa de calor generado por la combustión, proporcionando un efecto de supresión de llamas notable.
La sinergia entre estos mecanismos duales permite que la serie FR logre una alta eficiencia en retardancia a la llama a niveles moderados de adición, evitando las desventajas de las altas cargas requeridas por los hidróxidos metálicos tradicionales que dependen únicamente de un mecanismo de “dilución + endotérmico”.
3.3 Posicionamiento diferenciado de las grades principales de la serie FR
La serie FR incluye varias grades optimizadas para diferentes escenarios de aplicación. Basándose en datos de prueba disponibles, las tres grades principales son:
FR76RP – Retardante de llama de alta eficiencia y uso general con sinergia
FR76RP es la grade principal de la serie. Se somete a tratamiento ultrafino y modificación superficial, proporcionando una excelente dispersabilidad y procesabilidad. Propiedades fisicoquímicas típicas: contenido activo 98.5%, tamaño de partícula D50 2.65 μm, brillo 95.9, contenido de humedad 0.36%. FR76RP es particularmente adecuado para productos de caucho mecánico que tienen requisitos estrictos en la calidad de la superficie del extrudado y la densidad de la mezcla. Funciona bien en una amplia gama de bases de caucho incluyendo EPDM, NBR, HCR, NR, SBR, CR, IIR y ACM. La dosificación típica es de 50–130 phr; generalmente, 6–8 phr aumentan la dureza en un punto Shore A, y 3–5 phr aumentan el índice de oxígeno en una unidad.
FR98RP – Grado de LOI ultra alto
El diferenciador principal de FR98RP es su búsqueda definitiva por limitar el índice de oxígeno (LOI). En una formulación básica de EPDM de 70 Shore A, una adición de 80 phr logra un LOI de 42.3%, y 100 phr proporciona 41.5%. Esto lo convierte en la opción preferida para aplicaciones con requisitos extremos de retardancia a la llama, como cintas transportadoras de minería y cables especiales, haciendo que sea una opción ideal retardante a la llama libre de halógenos para EPDM con alto LOI.
FR99RP – Grado de rendimiento general equilibrado
FR99RP está diseñado para lograr un equilibrio general de propiedades mecánicas, resistencia al envejecimiento térmico y retardancia a la llama. Mientras mantiene la clasificación UL94 V0, FR99RP supera significativamente a FR98RP en resistencia a la tracción, elongación a la rotura, resiliencia y resistencia a la deformación por compresión a altas temperaturas. Es particularmente adecuado para aplicaciones que exigen propiedades mecánicas superiores y una larga vida útil frente al envejecimiento térmico.
4. Rendimiento comparativo – FR98RP vs. FR99RP en EPDM y NBR
Los siguientes datos se basan en la misma formulación base de EPDM de 70 Shore A, con adiciones de 80 y 100 phr de FR98 o FR99, probados bajo condiciones de curado idénticas.
4.1 Datos comparativos en EPDM de 70 Shore A (80 phr y 100 phr)
| Elemento de prueba | Unidad | FR9880 | FR9980 | FR98100 | FR99100 |
| Características de curado (180°C×5min) | |||||
| ML | lbf·pulg | 0.92 | 0.91 | 1.09 | 1.04 |
| MH | lbf·pulg | 11.18 | 12.55 | 11.27 | 14.62 |
| MHML | lbf·pulg | 10.26 | 11.65 | 10.18 | 13.58 |
| TS2 | seg | 59 | 41 | 63 | 41 |
| TC10 | seg | 50 | 35 | 51 | 36 |
| TC90 | seg | 207 | 96 | 221 | 112 |
| Propiedades físicas (175°C×6min) | |||||
| Dureza (Shore A) | - | 74 | 74 | 78 | 76 |
| Resistencia a la tracción | MPa | 7.63 | 9.26 | 6.35 | 9.32 |
| Alargamiento a la rotura | % | 406 | 421 | 417 | 497 |
| M100 | MPa | 2.64 | 2.77 | 2.59 | 2.69 |
| Peso específico | g/cm³ | 1.221 | 1.238 | 1.241 | 1.242 |
| Retardancia a la llama | |||||
| Prueba de combustión vertical UL94 | - | V0 | V0 | V0 | V0 |
| LOI | % | 42.3 | 35.4 | - | - |
| Envejecimiento por calor (100°C×70h) | |||||
| Dureza tras envejecimiento | Orilla A | - | - | 83 | 79 |
| Cambio de dureza | - | - | - | +5 | +3 |
| Resistencia a la tracción tras envejecimiento | MPa | - | - | 5.87 | 8.99 |
| Cambio de la resistencia a la tracción | % | - | - | 7.56 | 3.54 |
| Elongación tras envejecimiento | % | - | - | 275 | 406 |
| Cambio de elongación | % | - | - | 34.05 | 18.31 |
| Set de compresión (120°C×24h) | |||||
| Deformación por compresión | % | - | - | 52.94 | 31.43 |
| Resiliencia | % | - | - | 37 | 47 |
Conclusiones clave:
- Características de curado: FR98 reduce significativamente la densidad de reticulación (menor MHML) y prolonga el tiempo de curado óptimo (mayor TC90), con este efecto intensificándose a mayores cargas; FR99 exhibe un curado más rápido y mayor densidad de reticulación.
- Propiedades mecánicas: las vulcanizadas con FR98 muestran una resistencia a la tracción notablemente menor que las de FR99 (7.63 vs 9.26 MPa a 80 phr); FR99 es superior en elongación y resiliencia.
- Retardancia a la llama: ambos alcanzan UL94 V0, pero FR98 ofrece un LOI mucho más alto (42.3% vs 35.4%). Sin embargo, FR98 se quema con un carbonizado intumescente fuerte y produce más ceniza, mientras que FR99 tiende a formar una capa de carbonizado densa y cerámica.
- Envejecimiento por calor: FR98 muestra un mayor aumento de dureza y caídas más pronunciadas en resistencia a la tracción y elongación; FR99 mantiene las propiedades de manera significativamente mejor.
- Set de compresión y resiliencia: FR99 exhibe un set de compresión a altas temperaturas mucho más superior (31.43%) en comparación con FR98 (52.94%), junto con una mayor resiliencia (47% vs 37%).
EPDM 50 Shore A (adición de 100 phr)
La tendencia es consistente en EPDM de menor dureza:
| Elemento de prueba | Unidad | FR98100 | FR99100 |
| MHML | lbf·pulg | 8.4 | 9.31 |
| TC90 | seg | 199 | 131 |
| Resistencia a la tracción | MPa | 8.03 | 9.31 |
| Alargamiento a la rotura | % | 550 | 553 |
| LOI | % | 41.5 | 30.5 |
| Resiliencia | % | 44 | 51 |
FR99 nuevamente ofrece un curado más rápido, mayor resistencia a la tracción y mejor resiliencia, mientras que FR98 mantiene su ventaja en LOI.
4.3 NBR 70 Shore A (adición de 100 phr)
En NBR:
| Elemento de prueba | Unidad | FR98100 | FR99100 |
| MHML | lbf·pulg | 8.45 | 12.53 |
| TC90 | seg | 79 | 94 |
| Resistencia a la tracción | MPa | 9.43 | 9.23 |
| Alargamiento a la rotura | % | 522 | 455 |
| M100 | MPa | 2.55 | 2.94 |
| LOI | % | 37.8 | 32.6 |
| Resiliencia | % | 24 | 33 |
Aquí también, FR98 ofrece un LOI más alto (37.8% vs 32.6%), pero FR99 proporciona mayor densidad de reticulación, módulo más alto y mejor resiliencia, demostrando un rendimiento equilibrado.
5. Control de Consistencia del Proceso – Cómo la Precisión en la Fabricación Eleva el Techo Técnico

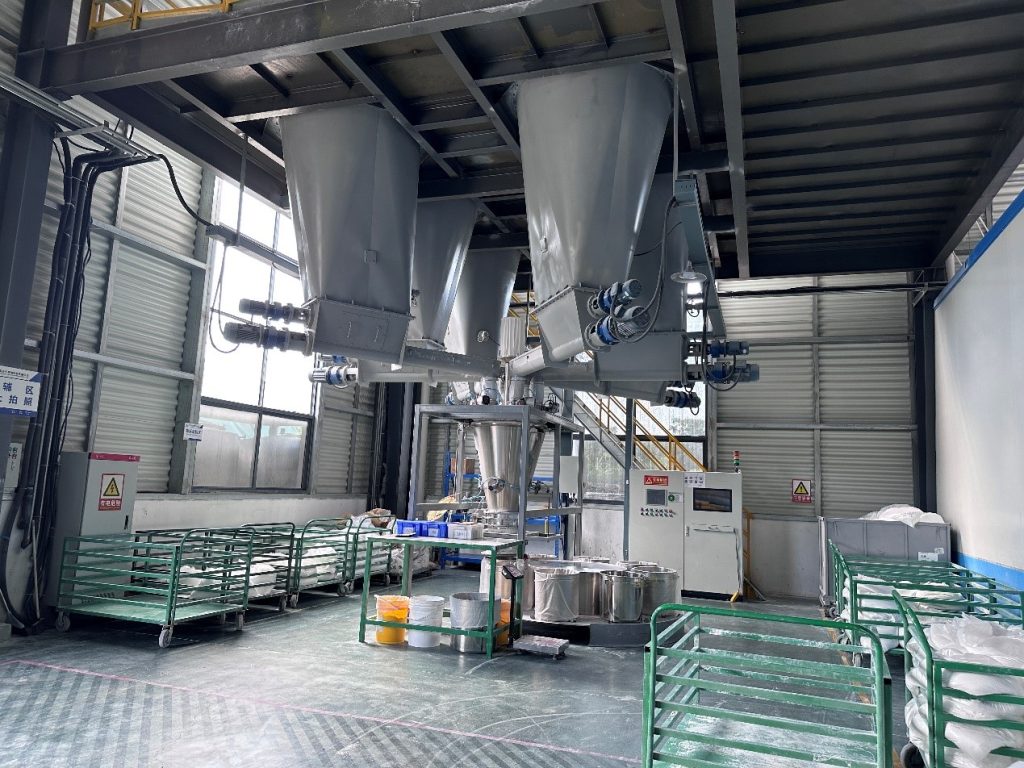

Los productos de la Serie FR pasan por un tratamiento de ultraafinamiento y modificación de superficie, asegurando una excelente dispersión en compuestos de caucho. Con tamaños de partícula pequeños y bien distribuidos (FR76 D50 = 2,65 μm) y una gran superficie específica, las partículas retardantes de llama se distribuyen de manera uniforme en toda la matriz de caucho, evitando defectos de rendimiento localizados causados por la aglomeración.
El consumo de energía durante la mezcla es relativamente bajo, lo que se traduce directamente en costos de producción reducidos y mayor eficiencia. La Serie FR puede acortar el tiempo de curado óptimo; como muestran los datos comparativos, el TC90 de FR99 (96–112 seg) es significativamente más corto que el de FR98 (207–221 seg), lo que significa un mayor rendimiento en la producción.
Los compuestos que contienen la Serie FR exhiben buena fluidez, fácil extrusión y excelente estabilidad dimensional. Los productos extruidos tienen superficies suaves, lo cual es particularmente importante para fundas de cables, tiras sellantes y componentes de transporte ferroviario que demandan alta calidad superficial.
Las encuestas de campo a múltiples fabricantes de productos de caucho revelan que incluso con formulaciones idénticas, la dispersión del rendimiento final a menudo depende del control del cizallamiento y la efectividad de la dispersión durante la etapa inicial de mezcla. El diseño de la Serie FR – con modificación superficial y tratamiento ultrafino – reduce inherentemente esta variabilidad del proceso desde la fuente. En consecuencia, cada vez más Fabricantes de caucho de silicona retardante de llama en China y Proveedores de caucho de silicona retardante de llama en China están estandarizando estas calidades para garantizar una calidad reproducible.
6. Guía de selección – Elegir la calidad adecuada para su aplicación
Basándonos en los datos empíricos anteriores, recomendamos los siguientes principios de selección:
| Escenario de aplicación | Requisito principal | Grado recomendado | Justificación |
| Cintas transportadoras mineras, cables subterráneos, productos especiales retardantes de llama | LOI extremadamente alto (>40%) | FR98RP | LOI >42% en EPDM, margen máximo de seguridad en retardancia de llama; actúa como un retardante a la llama libre de halógenos para EPDM con alto LOI |
| sellos para transporte ferroviario, piezas de caucho para compartimentos de motores de automóviles | Retardancia de llama (V0) combinada con una larga vida útil térmica y baja deformación por compresión | FR99RP | Mejor retención de propiedades tras el envejecimiento; deformación por compresión mucho superior a FR98; califica como un retardante de llama de baja deformación por compresión para sellos de caucho y un retardante de llama con baja deformación por compresión para sello de caucho |
| Bienes de caucho retardantes de llama de uso general, fundas de cables, perfiles extruidos | Relación coste-efectividad, buena procesabilidad, superficies lisas | FR76RP | El más versátil, fácil de dispersar, baja densidad, amplio rango de procesamiento; puede servir como una Compuesto de caucho para cables libre de halógenos y conforme a RoHS |
Para productos que requieren resiliencia y resistencia a la fatiga dinámica (por ejemplo, amortiguadores de vibraciones, anillos de sellado), FR99 es claramente superior a FR98. Para aplicaciones donde la clasificación de retardancia de llama estática es la prioridad absoluta (por ejemplo, productos mineros), FR98 es la opción indiscutible.
7. Resumen del valor técnico
El valor técnico de los retardantes de llama de la Serie GreenThinking® FR libres de halógenos puede resumirse en las siguientes dimensiones clave:
- Dimensión de retardancia de llama: A través de los múltiples mecanismos sinérgicos de “carbón + barrera + supresión de radicales + enfriamiento endotérmico”, se logra UL94 V-0 con niveles de adición moderados. FR98 puede alcanzar un LOI >42 en EPDM, cumpliendo con los requisitos de retardancia de llama más estrictos.
- Dimensión ambiental: 100% libre de halógenos, no tóxico y sin olor, totalmente compatible con RoHS, REACH y WEEE, proporcionando un Retardante de llama sin halógenos compatible con RoHS y REACH que elimina barreras de cumplimiento para exportaciones.
- Dimensión de rendimiento: FR99 mantiene la clasificación V-0 mientras ofrece una excelente resistencia a la tracción, retención de envejecimiento térmico y bajo conjunto de compresión, asegurando una larga vida útil – convirtiéndolo en un verdadero retardante de llama ecológico, no tóxico, para caucho.
- Dimensión de procesamiento: Fácil de dispersar, buen flujo, extrusión suave, bajo consumo de energía; FR99 ofrece un tiempo de curado óptimo significativamente más corto que FR98, aumentando la eficiencia de producción.
- Selección flexible: Las tres calidades FR76, FR98 y FR99 cubren diversas necesidades desde la relación coste-efectividad general, retardancia de llama extrema, hasta un rendimiento equilibrado en general, proporcionando a los ingenieros de formulación criterios de selección precisos.
En la transición industrial donde la retardancia de llama sin halógenos pasa de ser una “opción de cumplimiento” a una “ventaja competitiva central”, la Serie GreenThinking® FR ofrece una solución sistemática que equilibra la eficiencia retardante de llama, el cumplimiento ambiental, el rendimiento del material y la economía de procesamiento – una solución cada vez más confiada por Fabricantes de caucho de silicona retardante de llama, Proveedoresy Fábrica operaciones en todo el mundo, especialmente en China.
Preguntas frecuentes técnicas
P1: Tanto FR98RP como FR99RP pueden lograr UL94 V-0. ¿Cuál es la mayor diferencia entre ellos?
Respuesta breve: La diferencia principal radica en su énfasis en el rendimiento – FR98RP busca maximizar el índice de oxígeno limitante (LOI), mientras que FR99RP busca un equilibrio general de propiedades mecánicas y retardancia a la llama.
Explicación detallada:
En la misma formulación de EPDM 70 Shore A con la misma carga de 80 phr, FR98RP logra un LOI de 42.3%, mucho más alto que el de FR99RP, que es de 35.4%. Esto significa que FR98RP proporciona un margen de seguridad mayor contra la propagación de la llama, haciéndolo muy adecuado para aplicaciones con demandas extremas de retardancia a la llama – por ejemplo, como un retardante a la llama libre de halógenos para EPDM con alto LOI en cintas transportadoras mineras y cables subterráneos.
Sin embargo, este LOI ultraalto viene acompañado de compromisos en el rendimiento: curado más lento (TC90 207 seg vs 96 seg), menor densidad de reticulación (MHML 10.26 vs 11.65), menor resistencia a la tracción (7.63 MPa vs 9.26 MPa), mayor degradación tras envejecimiento (cambio en la resistencia a la tracción 7.56% vs 3.54%), mayor conjunto de compresión a alta temperatura (52.94% vs 31.43%), y menor resiliencia (37% vs 47%).
FR99RP intercambia un LOI moderadamente más bajo por curado más rápido, mayor densidad de reticulación, mejor resistencia a la tracción, mayor retención tras envejecimiento, menor conjunto de compresión y mayor resiliencia – todo lo cual suele ser más crítico para componentes de sellado y amortiguación dinámicos.
Consejo de selección: Si la clasificación de retardancia a la llama es la única prioridad, elija FR98RP. Si necesita combinar retardancia a la llama con una larga vida útil, rendimiento de sellado y recuperación elástica, elija FR99RP – un auténtico retardante de llama de baja deformación por compresión para sellos de caucho y un retardante de llama con baja deformación por compresión para sello de caucho.
Q2: Al reemplazar retardantes a la llama tradicionales que contienen halógenos con la Serie FR, ¿es necesario ajustar mucho la formulación?
Respuesta breve: La Serie FR ofrece una excelente compatibilidad y dispersabilidad. En la mayoría de los casos, puede sustituirse directamente en cargas iguales o ligeramente ajustadas sin una revisión completa del sistema de curado o plastificante.
Explicación detallada:
Los productos de la Serie FR pasan por un tratamiento ultrafino y modificación superficial, con tamaños de partícula pequeños y bien distribuidos (FR76 D50 solo 2.65 μm). Se dispersan excelentemente en matrices de caucho y no imponen las severas penalizaciones de mezcla o de igualdad superficial típicas de hidróxidos metálicos altamente llenados.
Sin embargo, deben tenerse en cuenta dos puntos:
Primero, puede ser necesario un ajuste menor en el sistema de curado. Las diferentes calidades afectan la velocidad de curado de manera distinta. Por ejemplo, FR98 prolonga significativamente el tiempo de curado óptimo (TC90 de 96 seg a 207 seg), mientras que FR99 tiene un impacto mucho menor (TC90 ~112 seg). Por lo tanto, cambiar de FR99 a FR98 puede requerir un aumento en la dosis de acelerador para mantener la eficiencia de producción.
Segundo, relación dureza/carga. La dosis típica es de 50–130 phr; en general, cada 6–8 phr aumenta la dureza en aproximadamente 1 Shore A, y cada 3–5 phr aumenta el LOI en aproximadamente 1 unidad. Recomendamos realizar una prueba en gradiente (comenzando desde 80 phr en incrementos de 10 phr) para ajustar con precisión la dureza objetivo y la retardancia a la llama.
En general, el camino de sustitución con la Serie FR es relativamente suave – no es necesario un rediseño completo del sistema de curado o plastificante existente.
Q3: ¿La Serie FR realmente no produce goteo de fusión durante la combustión? ¿Cuál es el mecanismo?
Respuesta breve: Sí. La Serie FR suprime eficazmente el goteo de fusión mediante su mecanismo de barrera formadora de carbón, que es una razón clave por la cual pasa la clasificación UL94 V0 (no simplemente V2 o V1).
Explicación detallada:
Los retardantes a la llama tradicionales ATH/MDH dependen principalmente de la descomposición endotérmica que libera vapor de agua para diluir gases combustibles, pero no pueden formar una capa protectora estable en la superficie del polímero. Durante una combustión sostenida, la matriz de caucho se ablanda y funde; sin una capa de carbón efectiva, el material fundido gotea por gravedad – un fenómeno muy común y la principal razón por la que muchos productos no superan UL94 V2.
La serie FR resuelve este problema. Al calentar, se descompone en la superficie del producto para formar una barrera viscosa de carbón que crea una capa rígida de carbono y una capa porosa aislante. Esta capa de carbón envuelve la superficie del polímero con una doble función: primero, aislar físicamente el oxígeno, el calor y las pequeñas moléculas de la interior; segundo, inmovilizar la matriz de polímero fundido para prevenir el flujo y el goteo.
Una observación destacada de las pruebas comparativas: el FR98RP exhibe una carbonización intumescente fuerte durante la combustión, con una capa de carbón expandida pero mayor generación de cenizas; el FR99RP tiende a formar una capa de carbón densa, similar a cerámica, que es más compacta y estable. Ambos efectos de formación de carbón cumplen con el estricto criterio V0 – no se permiten gotas en llamas que puedan encender el indicador de algodón debajo.
P: ¿Cómo afecta la serie FR a la vida útil de envejecimiento térmico y al conjunto de compresión de los productos de caucho? ¿Qué significa esto para las aplicaciones de sellado?
Respuesta breve: Los diferentes grados de la serie FR tienen impactos significativamente diferentes en la vida útil de envejecimiento térmico. El FR99RP destaca en retención de envejecimiento y conjunto de compresión, siendo la opción preferida para productos de sellado; el FR98RP debe evaluarse cuidadosamente para servicios a largo plazo a altas temperaturas.
Explicación detallada:
Para tiras de sellado, juntas, empaquetaduras y productos similares, la retención de propiedades tras envejecimiento y el conjunto de compresión a altas temperaturas determinan directamente la vida útil y la fiabilidad del sellado.
Basado en datos de envejecimiento para EPDM 70 Shore A con carga de 100 phr (100°C×70h):
- Cambio de dureza: la dureza del FR98 aumentó en 5 puntos (78→83), la del FR99 solo en 3 puntos (76→79). Un gran aumento de dureza significa que el sello se endurece gradualmente en servicio, perdiendo cumplimiento y posiblemente causando una distribución desigual de la presión de contacto.
- Retención de resistencia a la tracción: el FR98 cayó de 6.35 MPa a 5.87 MPa (7.56%); el FR99 cayó de 9.32 MPa a 8.99 MPa (3.54%). El FR99 retiene mejor la resistencia.
- Retención de elongación: el FR98 cayó de 417% a 275% (34.05%); el FR99 cayó de 497% a 406% (18.31%). Una caída brusca en elongación indica mayor fragilidad y mayor riesgo de fractura.
- Conjunto de compresión a altas temperaturas (120°C×24h): FR98 = 52.94%, FR99 = 31.43%. Un menor conjunto de compresión significa mejor recuperación tras compresión prolongada, por lo tanto, mayor fiabilidad del sellado.
Conclusión: Para productos que deben servir a largo plazo en entornos de altas temperaturas (por ejemplo, sellos de compartimentos de motor, juntas de tuberías industriales), el FR99RP ofrece una vida útil de sellado significativamente mayor y menor riesgo de fugas. Aunque el FR98RP tiene una clasificación de retardante de llama más alta, su degradación acelerada por envejecimiento lo hace más adecuado para aplicaciones estáticas de retardantes de llama con requisitos de vida útil menos exigentes. En aplicaciones de sellado, el FR99RP funciona realmente como un lretardante de llama con bajo conjunto de compresión para sellos de caucho y un retardante de llama con baja deformación por compresión para sello de caucho, y también siendo un retardante de llama ecológico, no tóxico, para caucho.
Soporte Técnico y Contacto
Para datos experimentales detallados, recomendaciones de formulación o soluciones personalizadas para sistemas de caucho específicos (SSBR, BR, NR, EPDM, etc.) o condiciones de servicio particulares, por favor contacte al equipo técnico de Xuanluo New Materials (Sanezen Group).
Correo electrónico: yorichen@sanezen.com
Web: www.sanezenrubber.com
Spanish
English
Russian
